产品名称：BHLS水冷降膜式螺杆冷水机组	品牌： 冰通	电源： 380V-50HZ-3P	冷却方式： 水冷
制冷剂： R134a	冷冻介质： 水 / 7℃出水	控制方式： PLC+触控屏	控制器： 西门子
压缩机： 半封闭/螺杆式/汉钟	冷凝器： 壳管式（直列紫铜管）	蒸发器： 降膜壳管式（1.0mm直列铜管）	主电器： ABB
产品规格： 名义制冷量:350~684KW（单机） 868~1369KW（双机）



一 产品概述
I 机组特点
1 使用R134a、R22冷媒
2 正压冷媒，无需排气装置，机房通风设计简单。
3 使用汉钟半封闭双螺杆压缩机。
4 使用高效降膜式（喷淋式）蒸发器。
5 使用独立的回油系统（引射泵回油），任何负荷情况下均保证及时回油。
6 机组采用固定孔口板节流装置，无活动部件，在变负荷和变工况下可及时调整冷媒流量，无滞后现象，确保机组运行稳定。
7 机组专用微电脑控制系统使用中文画面，清楚显示各项运行数据，操作极为方便。

II 高可靠性
1 专业设计
汉钟精机专门从事螺杆式压缩机相应技术的研制开发、主要产品螺杆式制冷压缩机应用于制冷行业中的大型商用中央空调设备和冷冻冷藏设备等。经过多年的发展，汉钟精机已成为在中国最有实力的压缩机生产厂家之一。汉钟螺杆压缩机在国内整个螺杆压缩机市场占有较大份额，自2006年至今，市场占有率始终遥遥领先于同行业。

2 可靠的回油装置-引射泵
机组使用引射泵作为回油组件，使用中压闪气作动力，在没有机组能量损失的状态下完成低压侧回油功能。







3 冷媒流量控制组件-孔口板
(1)  机组采用孔口板作为冷媒流量控制装置。每组孔口板都依照螺杆机组性能量身订做，与机组性能达到最佳的匹配程度。
(2) 由于孔口板无任何活动部件，其可靠度自然优于机械传动的各式节流阀


III 高效节能

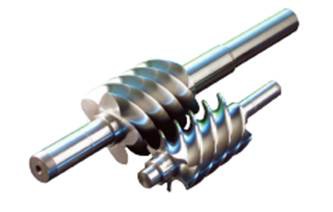

1 半封闭式双螺杆压缩机
其整体结构为电机与压缩机封于同一壳体内，压缩机外壳体采用法兰连接，杜绝了开启式双螺杆压缩机油封泄漏问题，但具备开启式压缩机维修方便的特点。

电机轴与双螺杆压缩机之公转子同为一体，轴传动效率高。采用半封闭式双螺杆压缩机运转平稳，噪音低，振动小，使用寿命长，维修费用低。

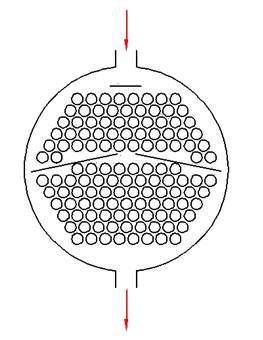

2 高效壳管式冷凝器
使用内螺纹外翅片高效换热管，大大增加冷凝换热系数，强化管内换热，可约降低冷凝温度0.5℃～1℃



3 喷淋式（降膜式）蒸发器

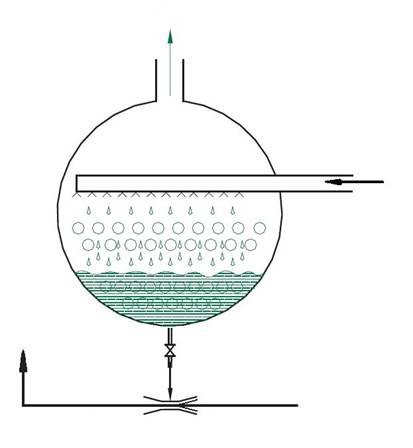

(1) 进入蒸发器的冷媒由高效换热管管阵的上方向下喷淋。液态冷媒在管壁形成薄膜向下流动，故又名降膜式蒸发器。由于仅在换热管表面覆盖一层液态冷媒薄膜，故传热效果极佳。
(2) 蒸发器仅在底部有少量液态冷媒，故机组的冷媒充填量较低，符合环保要求。
(3) 大量冷媒蒸发后，润滑油在蒸发器底部浓缩，回油泵在此能顺利地将油抽出，返回压缩机油槽。




IV 先进的控制
1 微电脑控制器

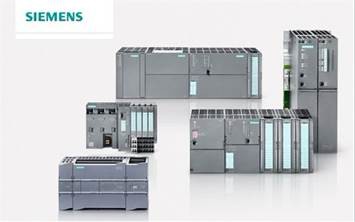

机组配有先进的微电脑控制器，拥有执行1K Words程序仅需0.25ms的运算速度，确保机组安全稳定的运行。

2 人机界面

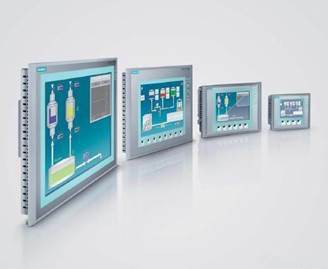

触摸屏自带存储空间，拥有较高的反应速度，用户可实时掌握机组完整的运行状态。直观的操作画面，只需点击画面就可进行机组操作和设定。

3 PID控制功能
微电脑控制器采用先进的PID控制功能，根据冷热水的出水温度与目标温度的整值自动调节机组负荷，使水温在最短的时间内达到需求，并将水温稳定在目标温度±0.3℃之内。

4 机组保护功能
对客户端供给机组的电源进行过电压、欠电压、三相不平衡、欠逆相保护。 且机组具备多达30项保护功能，为机组安全运行提供全面保障
(1) 包括压缩机过载、过热保护；系统高压、低压、蒸发器出水温度过低及防冻保护、冷凝器入水温度过低保护、水流量异常保护等。
(2) 具有密码保护功能，防止未授权人的误操作导致机组故障；
(3) 具有开机自检功能，避免机组非正常启动；
(4) 具有冷凝器清洗提醒功能。

5 预留用户连接点 、提供云端服务
(1) 预留冷却塔风机，冷却水泵、冷冻水泵控制点，使风机、水泵由机组控制，优化用户系统结构。 预留警报输出点，用于远端警报显示。
(2) 预留中央监控连接点（Modbus-RTU通讯协议），使机组能够无缝连接至楼宇监控系统。

V 外形示意图

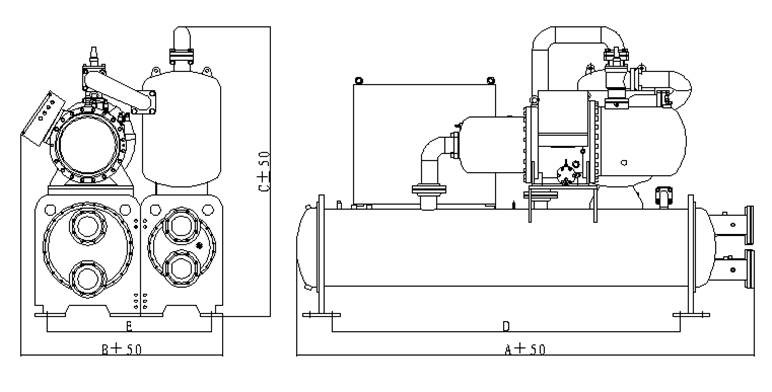

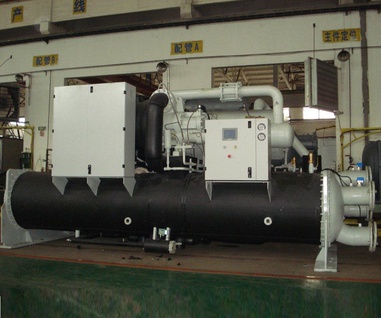

冷水机组（单机）

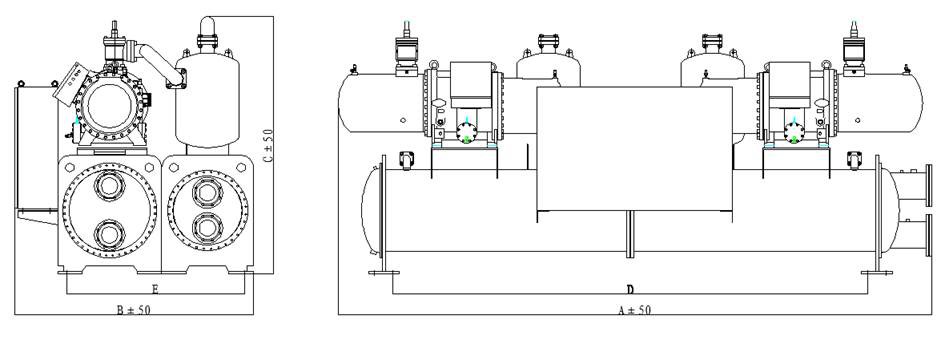

冷水机组（双机）

二 产品安装

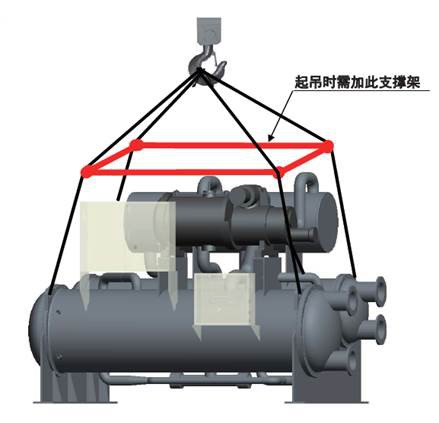

I 机组起吊图

仅为示意图

II 安装环境
1 机组应避免接近火源和易燃物。若与锅炉等发热体安装在一起，应充分注意热辐射的影响。
2 最好选用室温在45℃以下，通风通畅的场所，环境相对湿度应在90％以下，不允许室外或露天安装、存放。
3 应选取灰尘少的场所（灰尘是电气故障的原因）。
4 现场应采光良好，以便于维护、检查。
5 为满足维护、检修和清扫蒸发器-冷凝器换热管的需要，机组四周必须留有足够的空间。
6 为便于机器起吊和检修，应安装行车或转臂吊车，并确保机房要有足够的高度。
7 机组周围及整个机房应有良好的排水系统。
8 避免阳光直射。

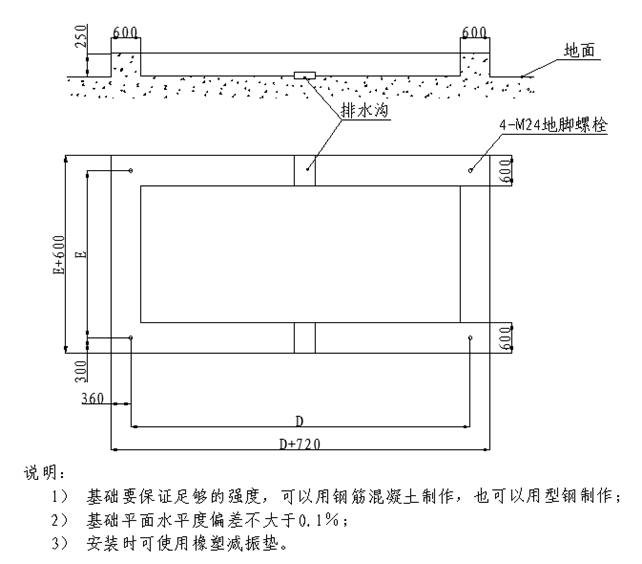

III 安装基础
